三層別墅建筑結構施工圖紙_別墅設計圖紙,農村房屋設計圖,農村自建房設計

商品編號：　DC0127
規　　格：　10米×10米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥50.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或?qū)W習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0127	層數：三層	結構形式：框架結構	主體造價： 20-25萬
開間： 10米	進深： 10米	占地面積： 100平方米	建筑面積： 212.3平方米

圖紙內容
建筑圖：	建筑設計說明、建筑構造做法表、一層平面圖、二層平面圖、三層平面圖、天面平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、樓梯詳圖、節點詳圖、門窗表
結 構 圖：	結構設計總說明、柱軸線定位及截面變化圖、二層結構平面圖、二層梁配筋圖、三層結構平面圖、三層梁配筋圖、平屋頂結構平面圖、平屋頂梁配筋圖、坡屋頂結構平面圖、坡屋頂梁配筋圖、柱表、梯表、梁配筋平面表示法說明及大樣
給排水圖：	無
電氣圖：	無
設計功能
一層：	內院、客廳、廚房、餐廳、衛生間、車庫
二層：	臥室（附衛生間，陽臺）、2臥室（附陽臺）、衛生間
三層：	臥室（附陽臺）、臥室、衛生間、露臺

效果圖：

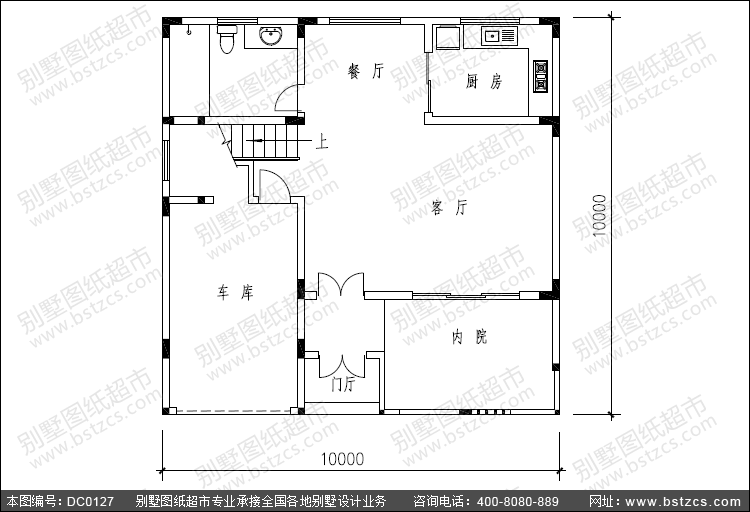

首層戶型：

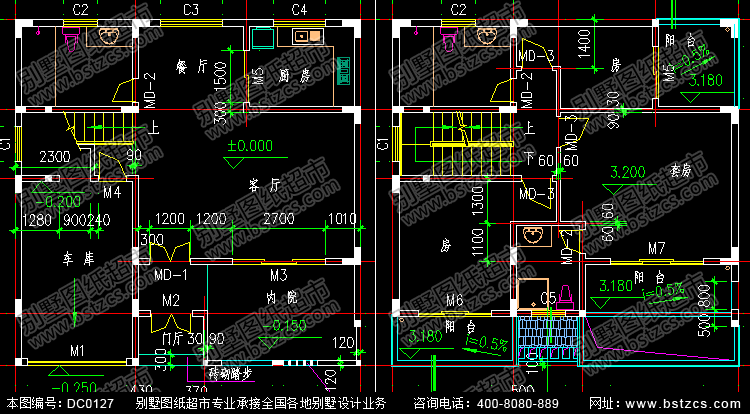

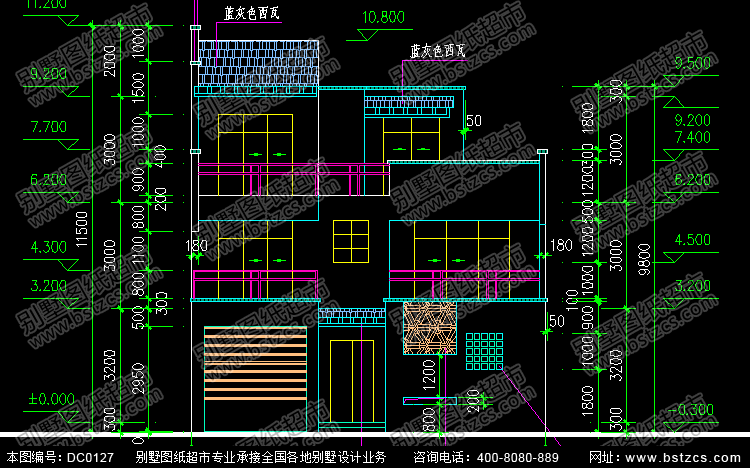

圖紙預覽：
