帶露臺二層小別墅設計施工圖紙_別墅圖紙超市,農村房屋設計圖
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0230 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 22-28萬 |
| 開間： 11.34米 | 進深： 12.22米 | 占地面積： 130.60平方米 | 建筑面積： 232.36平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋 頂平面圖、1-5軸立面圖、5-1軸立面圖、A-H軸立面圖、H-A軸立面圖、1-1剖面圖 室內裝修表、樓梯放 大平面圖一、樓梯放大平面圖二 門窗表、門窗立面分格圖 節點詳圖一、節點詳圖二、節點詳圖三 | |||
| 結 構 圖： | 結構設計總說明一、結構設計總說明二、坡屋面構造大樣、 基礎平面施工圖、二層板平法施工圖、二層梁平法施工圖、閣樓板平法施工圖、閣樓梁平法施工圖、屋 頂梁板平法施工圖、樓梯大樣圖、節點大樣圖 | |||
| 給排水圖： | 給排水設計說明（一）、給排水設計說明（二）、給水系統 原理圖 污水系統圖、衛生間給排水大樣圖、一層給排水平面圖、二層給排水平面圖、悶頂給排水平面圖 、屋頂排水平面圖 | |||
| 電 氣 圖： | 電氣設計說明及圖例、配電系統圖一、配電系統圖二、一層 照明平面圖、二層照明平面圖、閣樓層照明平面圖、一層插座平面圖、二層插座平面圖、閣樓層插座平 面圖、防雷平面圖、接地平面圖、一層電訊平面圖、二層電訊平面圖 | |||
| 設計功能 | ||||

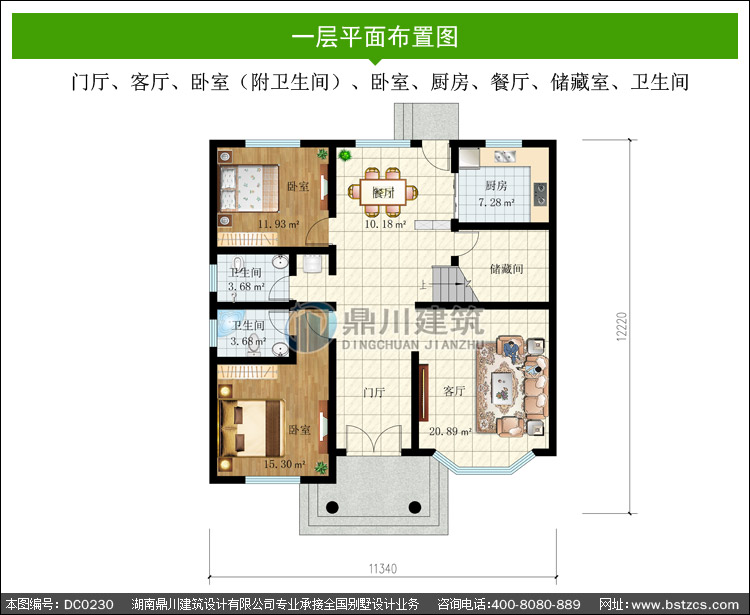

| 一 層： | 門廳、客廳、臥室（附衛生間）、臥室、廚房、餐廳、儲藏室、衛生間 | |||

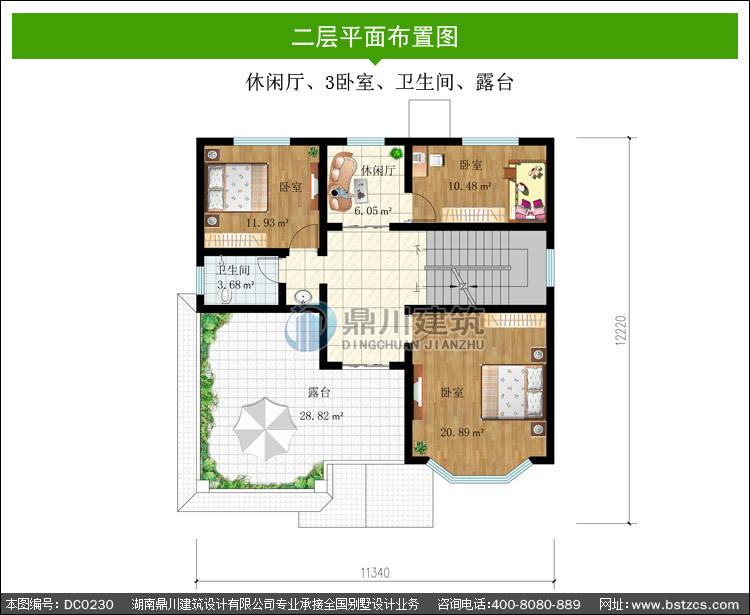

| 二 層： | 休閑廳、3臥室、衛生間、露臺 | |||
本套圖紙有施工圖52張，效果圖2張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大 圖），快遞包郵，無電子版
